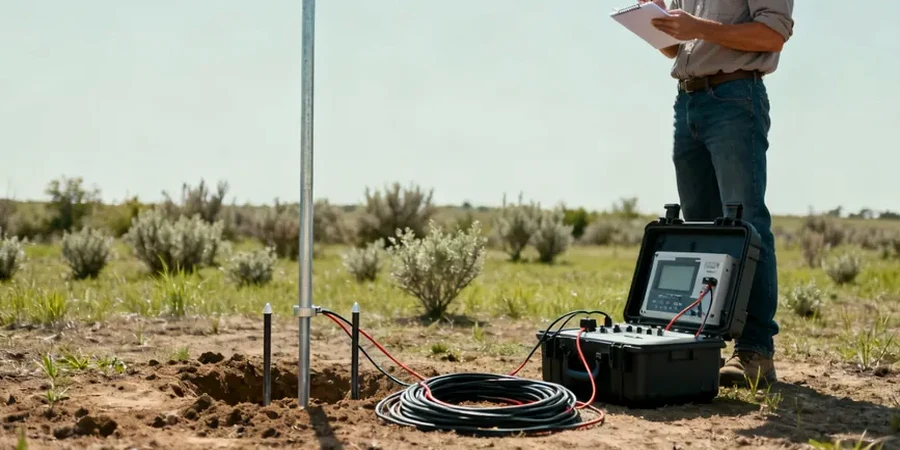

El valle central de Ñuble, donde se asienta Chillán, esconde una compleja estratigrafía de depósitos fluviovolcánicos derivados de la actividad del complejo Nevados de Chillán. Esta geología particular, combinada con un nivel freático que oscila estacionalmente a profundidades muy variables, exige métodos de prospección no invasivos capaces de cartografiar la resistividad del subsuelo con precisión vertical. El sondeo eléctrico vertical (SEV) resuelve esta necesidad al medir la respuesta del terreno ante una corriente inyectada, definiendo capas con distinta conductividad sin necesidad de perforaciones. Para proyectos de puesta a tierra en subestaciones del sector oriente de la ciudad, este ensayo es indispensable si se busca garantizar la disipación segura de corrientes de falla en suelos de origen volcánico, donde la resistividad puede variar de 20 a más de 500 ohm-m en pocos metros de profundidad. Complementamos la interpretación de estos perfiles con ensayos de penetración SPT cuando se requiere además una correlación directa de la compacidad del terreno.
Un perfil SEV bien ejecutado en los suelos volcánicos de Chillán puede definir la profundidad exacta del estrato de baja resistividad donde debe instalarse la malla de puesta a tierra.
Metodología y alcance
Consideraciones locales
En la periferia poniente de Chillán, hacia el sector de Río Viejo, hemos identificado un fenómeno recurrente que puede invalidar un diseño de puesta a tierra si no se investiga a fondo: la intercalación de lentes de ceniza volcánica fina de muy baja resistividad dentro de paquetes de grava aparentemente seca. Un SEV convencional con poca apertura electródica puede promediar estas capas y entregar un valor de resistividad engañosamente alto, llevando a un subdimensionamiento de la malla. El riesgo real aparece durante la operación del sistema eléctrico, cuando una falla a tierra encuentra una resistencia mayor a la calculada y no logra disipar la corriente de manera segura. Para mitigar esto, siempre extendemos la curva de resistividad aparente hasta que la asíntota final muestre claramente la influencia del semiespacio inferior, y si hay ambigüedad, se ejecuta una calibración con sondeos de penetración dinámica para verificar la presencia real de esos estratos conductores finos que el modelo geoeléctrico sugiere.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Recurso en video
Normativa aplicable
Las normas NCh 3328 (Guía estándar para el uso del método de resistividad de corriente continua), IEEE Std 81-2012 (Guía para la medición de la resistividad del suelo), NCh 4/2003 (Instalaciones
Otros servicios relacionados
Diseño de Sistemas de Puesta a Tierra
Medimos la resistividad del suelo en el sitio exacto de la futura subestación o planta solar. Procesamos los datos para obtener el modelo de capas geoeléctricas y calculamos la resistencia de dispersión esperada, ajustando la configuración de la malla según IEEE 80.
Tomografía Eléctrica 2D para Detección de Napas
Utilizamos arreglos Wenner y Dipolo-Dipolo para generar perfiles continuos de resistividad que revelan la geometría del nivel freático y zonas de saturación colgada, información vital para el diseño de drenajes en excavaciones profundas.
Caracterización de Corrosividad del Suelo
Clasificamos el potencial corrosivo del terreno mediante la correlación de valores de resistividad eléctrica con la agresividad química, un dato indispensable para especificar la protección catódica de tuberías y estructuras metálicas enterradas.
Parámetros típicos
Preguntas comunes
¿Hasta qué profundidad puede investigar un SEV en los suelos de Chillán?
Depende de la apertura máxima de electrodos. Con un AB/2 de 150 metros, alcanzamos profundidades de investigación de 40 a 50 metros en los depósitos fluviovolcánicos típicos de la ciudad. Si se requiere mayor profundidad, extendemos la línea de inyección hasta donde el terreno lo permita.
¿Cuánto cuesta un estudio de resistividad eléctrica para un proyecto de puesta a tierra en Chillán?
¿Qué validez tiene un estudio de resistividad si se realiza en temporada seca versus temporada de lluvias?
La resistividad del suelo varía con la humedad, por lo que siempre es recomendable medir en condiciones desfavorables —es decir, en temporada seca— o bien aplicar factores de corrección estacional. Nuestro protocolo incluye la medición de humedad in situ para ajustar los valores al escenario más crítico de operación.
