La cuenca de Chillán, modelada por la actividad volcánica del complejo Nevados de Chillán y los depósitos fluvioglaciales del río Ñuble, presenta una matriz de suelos donde la distribución granulométrica define el comportamiento mecánico ante cargas estáticas y la amenaza sísmica de la zona 3 según NCh433. Las cenizas volcánicas retrabajadas y los limos de origen aluvial que se extienden bajo el casco urbano y sectores como Los Volcanes demandan una clasificación que vaya más allá del simple tamizado en seco. El análisis combinado de tamices NCh 1517 y ensayo de hidrómetro NCh 165 permite trazar la curva completa desde las gravas hasta la fracción coloidal, identificando la proporción de finos plásticos que controlan la susceptibilidad al asentamiento y la respuesta cíclica del terreno. En obras sobre la terraza alta oriental, donde los suelos residuales de la Cordillera de la Costa se mezclan con tobas, la precisión en la fracción bajo 0.075 mm determina la efectividad del drenaje y la estabilidad de taludes en cortes para conjuntos residenciales.
La transición entre la fracción de arena y el contenido de finos plásticos en los suelos de Chillán es el parámetro que gobierna el potencial de licuefacción sísmica en la zona.
Metodología y alcance
Consideraciones locales
La omisión de un análisis granulométrico completo con hidrómetro en los suelos derivados de cenizas volcánicas de Chillán constituye una desviación de la práctica recomendada por la NCh1508 para la clasificación de suelos finos. Las arcillas alofánicas, producto de la alteración de vidrio volcánico en un ambiente de drenaje moderado como el de la cuenca, presentan una estructura microagregada que retiene hasta un 200% de agua en peso; sin la curva granulométrica precisa, el ingeniero calculista puede subestimar el potencial de colapso hidráulico al humedecerse el suelo de fundación. En la zona de transición entre los depósitos lacustres del antiguo lecho del río Ñuble y los suelos aluviales, un contenido de finos mal caracterizado conduce a errores en la estimación del coeficiente de permeabilidad y, consecuentemente, en el diseño de sistemas de drenaje para sótanos o muros de contención. La norma NCh2369, que rige el diseño sísmico de estructuras industriales, exige la clasificación sísmica del sitio basada en la velocidad de onda de corte, parámetro que correlaciona indirectamente con la distribución del tamaño de partículas y el índice de plasticidad.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de solicitar el estudio.
Correo electrónico: contacto@geotecnia1.biz
Normativa aplicable
La determinación de la granulometría se realiza conforme a la norma NCh1508, complementada con la NCh1517
Otros servicios relacionados
Tamizado mecánico para fracción gruesa y arena
Ensayo de vibrotamizado sobre un juego completo de mallas la normativa técnica aplicable, con lavado sobre tamiz No. 200 para separar la fracción fina adherida a las partículas gruesas en suelos gravosos del río Chillán. Se calcula el coeficiente de uniformidad (Cu) y curvatura (Cc) para evaluar la trabajabilidad de bases granulares y la selección de filtros en drenajes subterráneos.

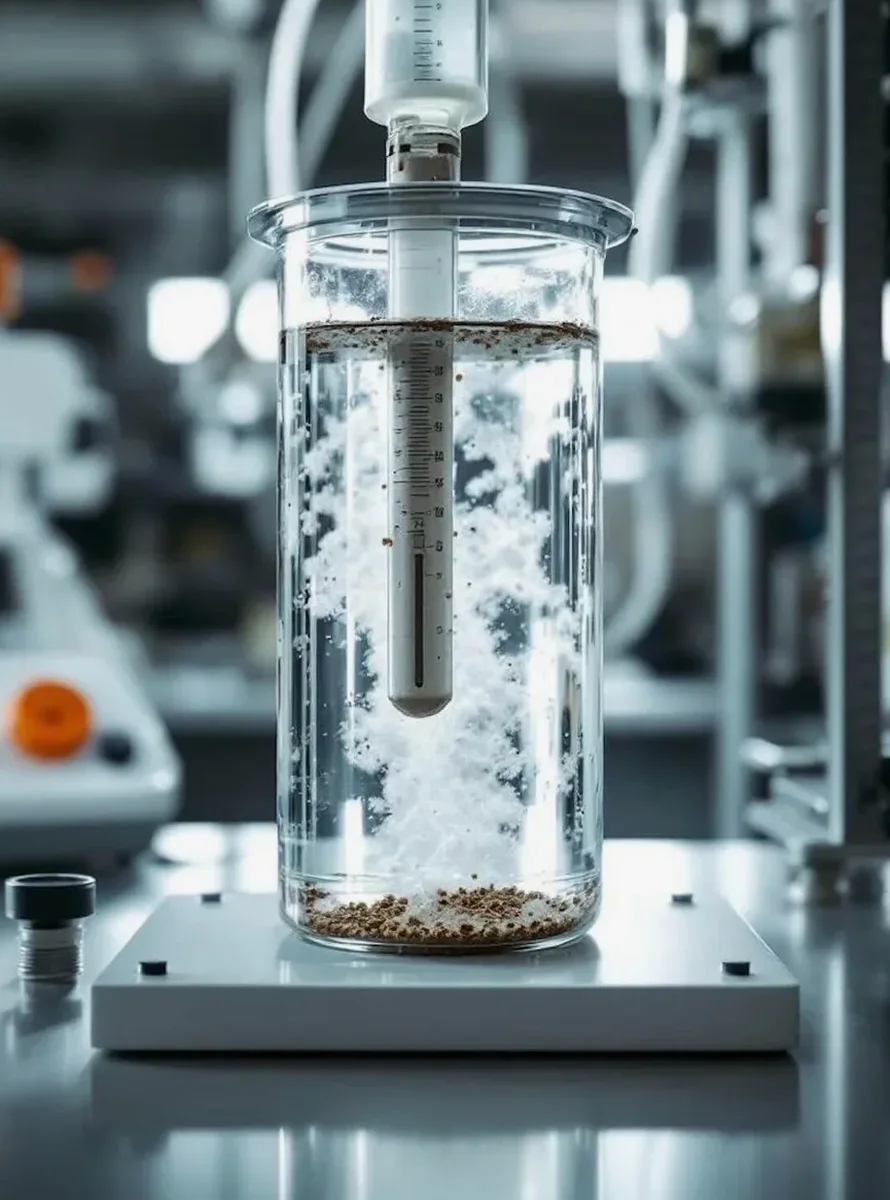

Ensayo de hidrómetro para fracción limo-arcilla
Sedimentación controlada de la suspensión suelo-agente dispersante en probeta de 1000 mL, con lecturas de densidad corregidas por temperatura y menisco. Se determina el diámetro equivalente de partículas entre 0.075 mm y 0.001 mm, parámetro crítico para predecir la actividad de la arcilla y el potencial de expansión en suelos de la formación Chillán.
Parámetros típicos
Preguntas comunes
¿Qué norma rige el análisis granulométrico con hidrómetro en Chile y cómo se aplica en los suelos de Chillán?
La NCh1508 establece el procedimiento para determinar la distribución granulométrica de suelos mediante tamizado y sedimentación con hidrómetro. En Chillán, donde predominan las cenizas volcánicas y limos aluviales con fracciones finas superiores al 35%, el ensayo de hidrómetro bajo NCh 165 es obligatorio para obtener la curva completa bajo la malla No. 200 y clasificar correctamente el suelo en el sistema USCS.
¿Cuál es la diferencia entre un análisis por tamices simple y uno que incluye hidrómetro?
El tamizado simple NCh 1517 caracteriza partículas mayores a 0.075 mm (arenas y gravas), lo cual es insuficiente en los suelos de la cuenca de Chillán donde la fracción limo-arcillosa controla la cohesión y la permeabilidad. El hidrómetro NCh 165 extiende el análisis hasta 0.001 mm usando la ley de Stokes, permitiendo cuantificar el porcentaje de arcilla coloidal que define el potencial de retracción y la sensibilidad al agrietamiento por desecación en terraplenes.
¿Qué cantidad de muestra se necesita para un análisis granulométrico completo?
Para suelos con tamaño máximo nominal de partícula de 19 mm, típicos en las gravas arenosas del río Chillán, se requieren aproximadamente 20 kg de muestra alterada en bolsas plásticas selladas. Si el suelo contiene bolones mayores a 75 mm, como ocurre en los depósitos fluvioglaciares del sector oriente, se necesita una muestra de 40 kg para el tamizado grueso más una porción representativa de 500 g para el ensayo de hidrómetro.
¿Cuánto cuesta un análisis granulométrico con tamices e hidrómetro en Chillán?
El rango de inversión para un análisis granulométrico completo que incluye tamizado por vía seca, lavado sobre tamiz No. 200 000 por muestra, dependiendo de la complejidad del suelo y las determinaciones accesorias como el contenido de humedad higroscópica o la densidad relativa de los sólidos. Ver más.
